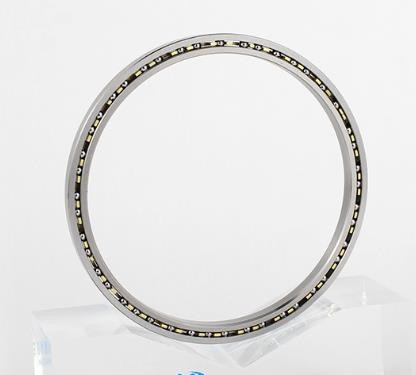

C4 Precision ABEC 5 چهار نقطه تماس با بال لاری, QJ1024
توضیحات محصول:
چهار نقطه تماس بال بیئرینگ یک نوع خاص از بیئرینگ است که برای حمل بار شعاعی و محوری در هر دو جهت طراحی شده است. آن را از چهار نقطه تماس عناصر تشکیل شده است،که برای تحمل بار در هر دو جهت طراحی شده اند. این نوع لاجری دارای ظرفیت بارگذاری بالا، اصطکاک کم، دقت بالا و عمر طولانی است.وزن این لاجری از 1.45kg تا 48.5kg، و قطر بیرونی آن از 130mm تا 520mm است. عرض این پرتگاه از 25mm تا 82mm متفاوت است و سطح ارتعاش آن V1 نامگذاری شده است.چهار نقطه تماس بال بیئر انتخاب ایده آل برای برنامه های کاربردی نیاز به سرعت بالا، ارتعاش کم و دقت بالا
ویژگی ها:
پارامترهای فنی:
| ابعاد | بار نامی | مدل | وزن | ابعاد نصب | حداکثر سرعت محدود | ||||||||
| mm | kN | مدل جدید | مدل اصلی | کیلوگرم | mm | r/min | |||||||
| d | D | ب | rmin | Cr | کلر | دامین | داماکس | راماکس | روغن | روغن | |||
| 120 | 180 | 28 | 2 | 148 | 196 | QJ1024 | 2.65 | 130 | 170 | 2 | 2600 | 3600 | |
| 215 | 40 | 2.1 | 286 | 340 | QJ224 | 6.95 | 132 | 203 | 2 | 2200 | 3200 | ||
| 260 | 55 | 3 | 390 | 490 | QJ324 | 16 | 148 | 292 | 3 | 1900 | 2800 | ||
| 130 | 200 | 33 | 3 | 182 | 240 | QJ1026 | 4.05 | 140 | 190 | 2 | 2200 | 3200 | |
| 230 | 40 | 3 | 296 | 365 | QJ226 | 7.75 | 144 | 216 | 2.5 | 1900 | 2800 | ||
| 280 | 58 | 4 | 423 | 560 | QJ326 | 19.5 | 148 | 262 | 3 | 1800 | 2600 | ||
| 140 | 210 | 22 | 1.1 | 121 | 163 | 605647A | 2.6 | 147 | 203 | 1 | 2000 | 3000 | |
| 210 | 33 | 2 | 190 | 265 | QJ1028 | 4.3 | 150 | 200 | 2 | 2000 | 3000 | ||
| 250 | 42 | 3 | 325 | 440 | QJ228 | 9.85 | 154 | 236 | 2 | 1800 | 2600 | ||
| 300 | 62 | 4 | 468 | 640 | QJ328 | 24 | 158 | 282 | 3 | 1700 | 2400 | ||
| 150 | 225 | 35 | 2.1 | 225 | 275 | QJ1030 | 176130 | 5.1 | 162 | 213 | 2 | 1900 | 2800 |
| 270 | 45 | 3 | 302 | 372 | QJ230 | 176230 | 12.5 | 164 | 256 | 2.5 | 1700 | 2400 | |
| 320 | 65 | 4 | 494 | 710 | QJ330 | 176330 | 29 | 168 | 302 | 2 | 1600 | 2200 | |
| 160 | 240 | 38 | 2.1 | 260 | 318 | QJ1032 | 176132 | 6.3 | 172 | 228 | 2 | 1800 | 2600 |
| 290 | 48 | 3 | 352 | 455 | QJ232 | 176232 | 14.6 | 174 | 276 | 2.5 | 1600 | 2200 | |
| 340 | 68 | 4 | 585 | 865 | QJ332 | 176332 | 31 | 178 | 388 | 3 | 1500 | 2000 | |
| 170 | 260 | 42 | 2.1 | 226 | 350 | QJ1034 | 176134 | 8.5 | 182 | 248 | 2 | 1700 | 2400 |
| 265 | 42 | 2.1 | 226 | 350 | QJF1034X1 | 176734X1 | 9 | 182 | 248 | 2 | 1300 | 1600 | |
| 310 | 52 | 4 | 358 | 480 | QJ234 | 176234 | 19.5 | 188 | 292 | 3 | 1600 | 2200 | |
| 360 | 72 | 4 | 618 | 965 | QJ334 | 176334 | 41.5 | 188 | 342 | 3 | 1400 | 1900 | |
| 180 | 280 | 46 | 2.1 | 335 | 408 | QJ1036 | 176136 | 11 | 192 | 268 | 2 | 1600 | 2200 |
| 320 | 52 | 4 | 392 | 545 | QJ236 | 176236 | 20.5 | 198 | 3020 | 3 | 1500 | 2000 | |
| 380 | 75 | 637 | 1020 | QJ336 | 47.5 | 198 | 362 | 3 | 1300 | 1800 | |||
کاربردها:
چهار نقطه تماس بال بیئر یک نوع بیئر است که می تواند بار شعاعی و محوری را به طور همزمان تحمل کند.که می تواند بار رادیال و محوری بالایی را تحمل کند. دارای ضریب اصطکاک پایین و لرزش کم است. برای ماشین آلات سنگین، ماشین آلات با سرعت بالا، خودروها، نیروگاه ها و غیره مناسب است.
نام تجاری: DJTech یا OEM، TNT، SKF، Koyo ، FAG ، NSK، INA، IKO، TIMKEN
شماره مدل: سری QJXXXX، سری QJFXXXX
محل پیدایش: چین
گواهینامه: ISO9001-2015/SGS/BV/CE/IAF
حداقل مقدار سفارش: 50
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته بندی مستقل
زمان تحویل: حدود 3 ~ 4 هفته
شرایط پرداخت: T/T پیش پرداخت
ظرفیت عرضه: 7.5KKPCS/ماه
مواد: فولاد
نوع سوراخ: سوراخ استوانه ای
وزن: 2.65 کيلوگرم
قفس: فولاد
سطح ارتعاش: V1
حامل توپ چهار نقطه ای می تواند به طور گسترده ای در کاربردهای مختلف صنعتی مانند توربین های بادی ، خودرو ، پزشکی ، پردازش مواد غذایی و سایر صنایع مورد استفاده قرار گیرد.همچنین در تولید تجهیزات سنگین قابل استفاده است.، ماشین های با سرعت بالا، خودروها، نیروگاه ها و سایر ماشین آلات.
سفارشی سازی:
لوله های توپ چهار نقطه ای، لوله های رول چهار نقطه ای، لوله های توپ تماس چهار نقطه ای یک محصول قابل اعتماد با عملکرد بالا و دوام است. نام تجاری: DJTech یا OEM، TNT، SKF، Koyo ،FAG ، NSK،آی.این.ای,IKO,TIMKEN, شماره مدل: سری QJXXXX, سری QJFXXXX, محل منشأ: چین, گواهینامه: ISO9001-2015/SGS/BV/CE/IAF, حداقل مقدار سفارش: 50, قیمت: قابل مذاکره, جزئیات بسته بندی:بسته بندی مستقل, زمان تحویل: حدود 3 ~ 4 هفته, شرایط پرداخت: T / T پیش از وقت, توانایی عرضه: 7.5KKPCS / ماه, قطر داخلی: 75 ~ 340mm, قفس: فولاد, وزن: 1.45 ~ 48.5kg, نوع سوراخ: سوراخ استوانه ای, قابل جدا کردن: بله.
